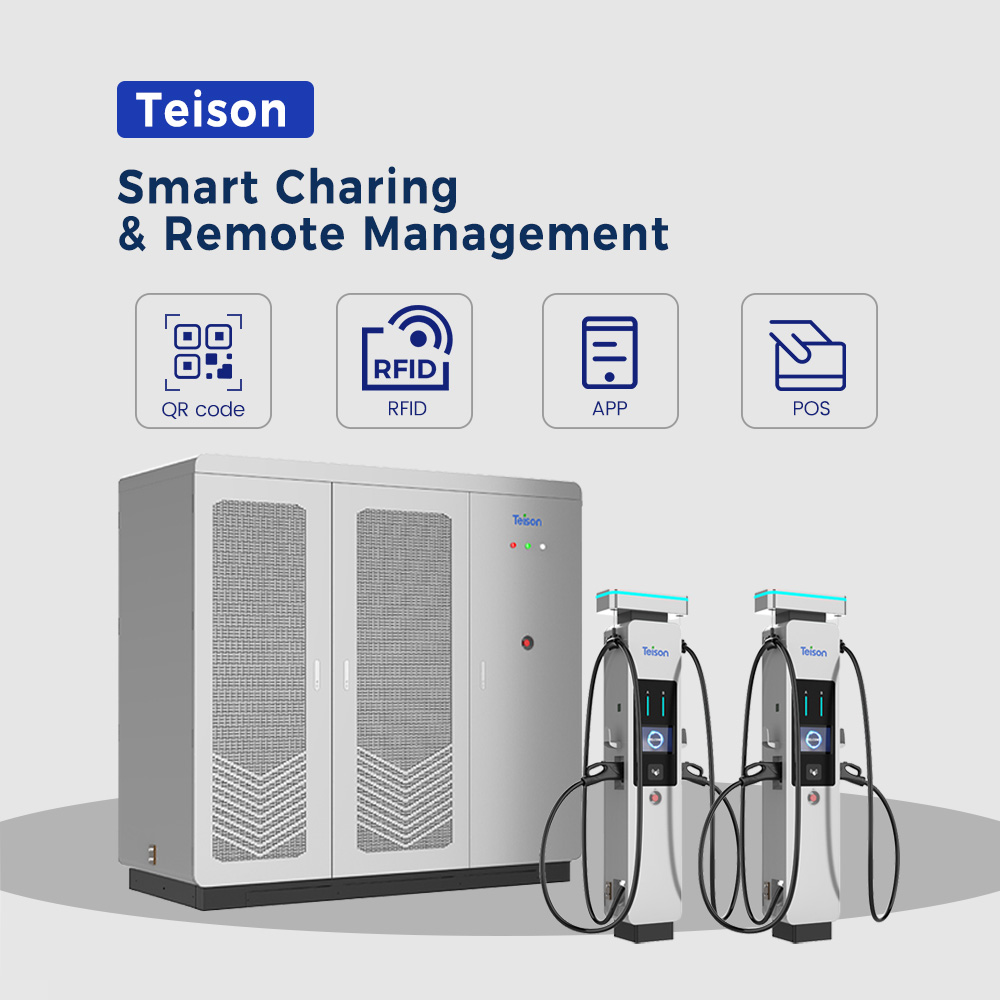

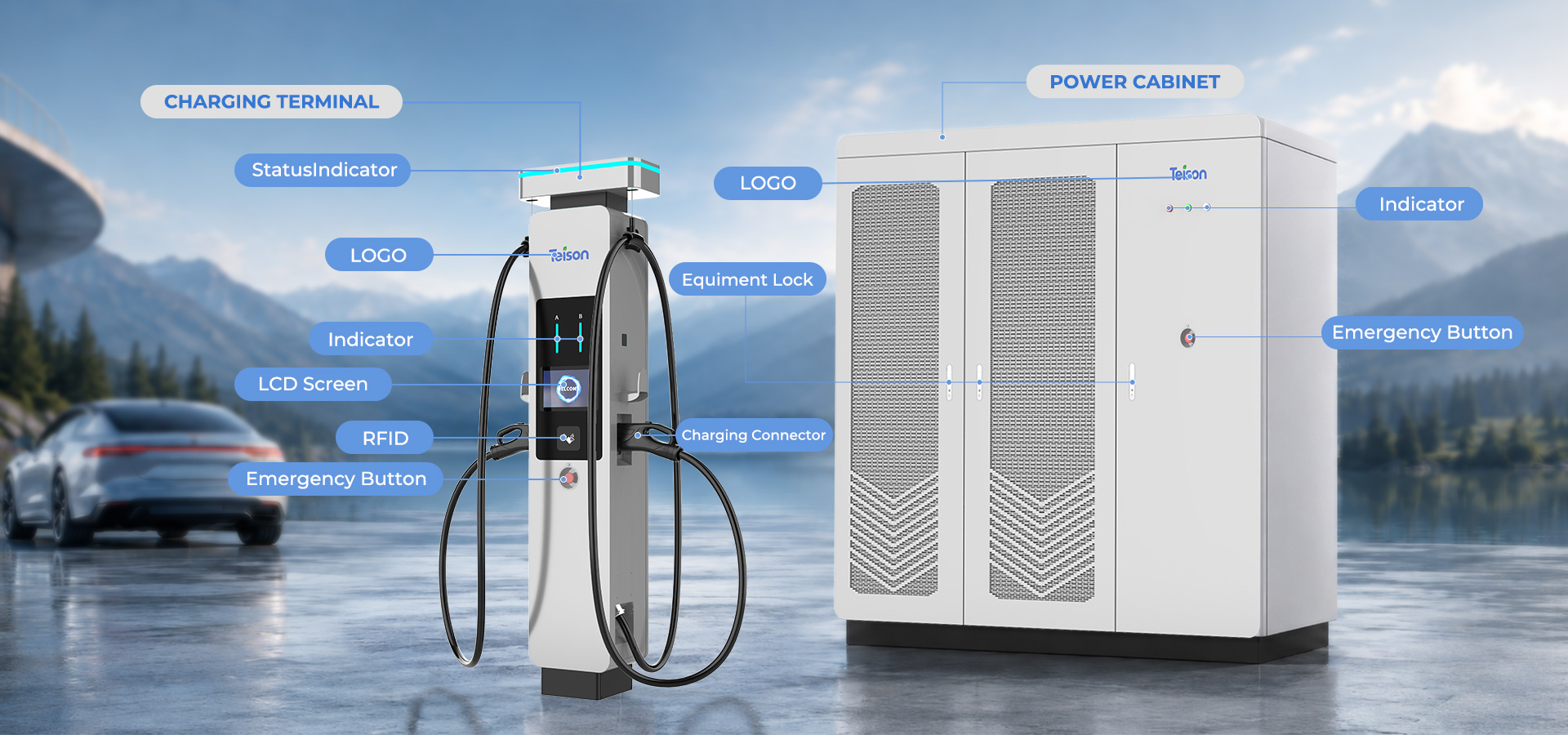

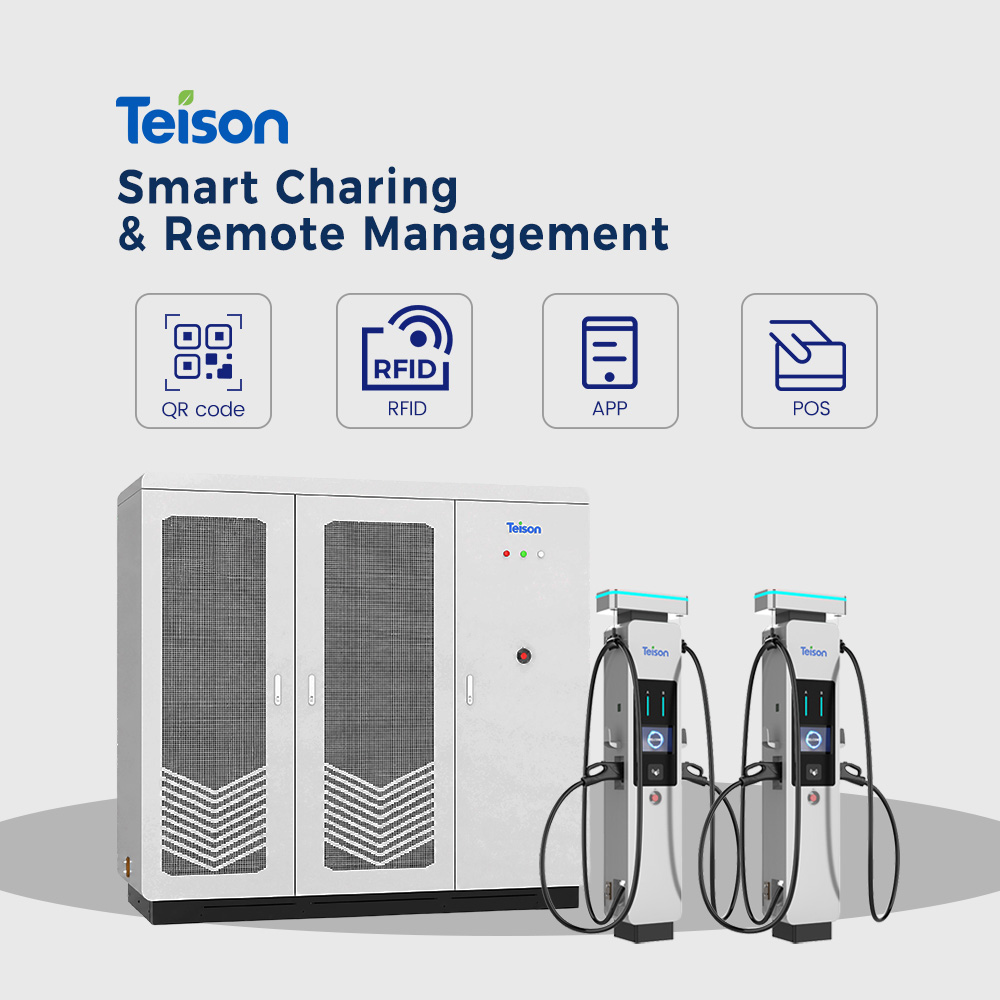

Osztott típusú DC gyorstöltő

nyelv:

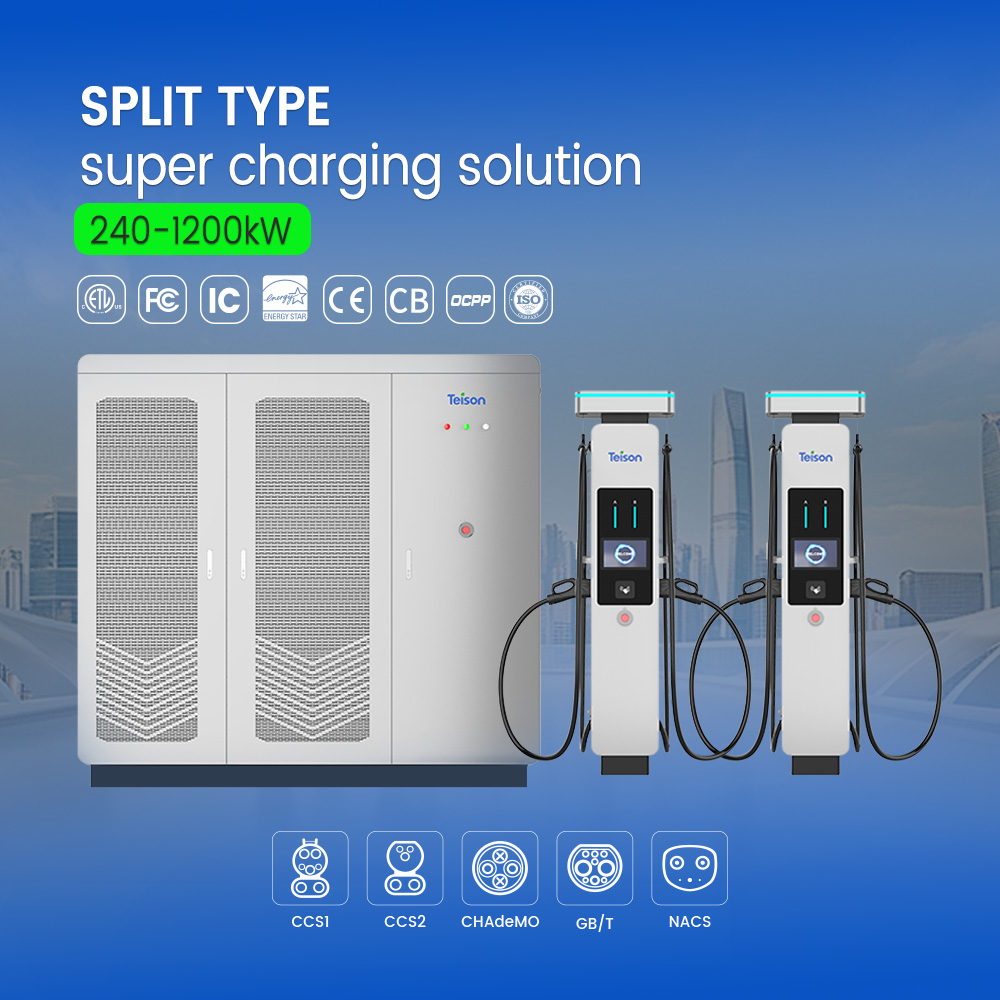

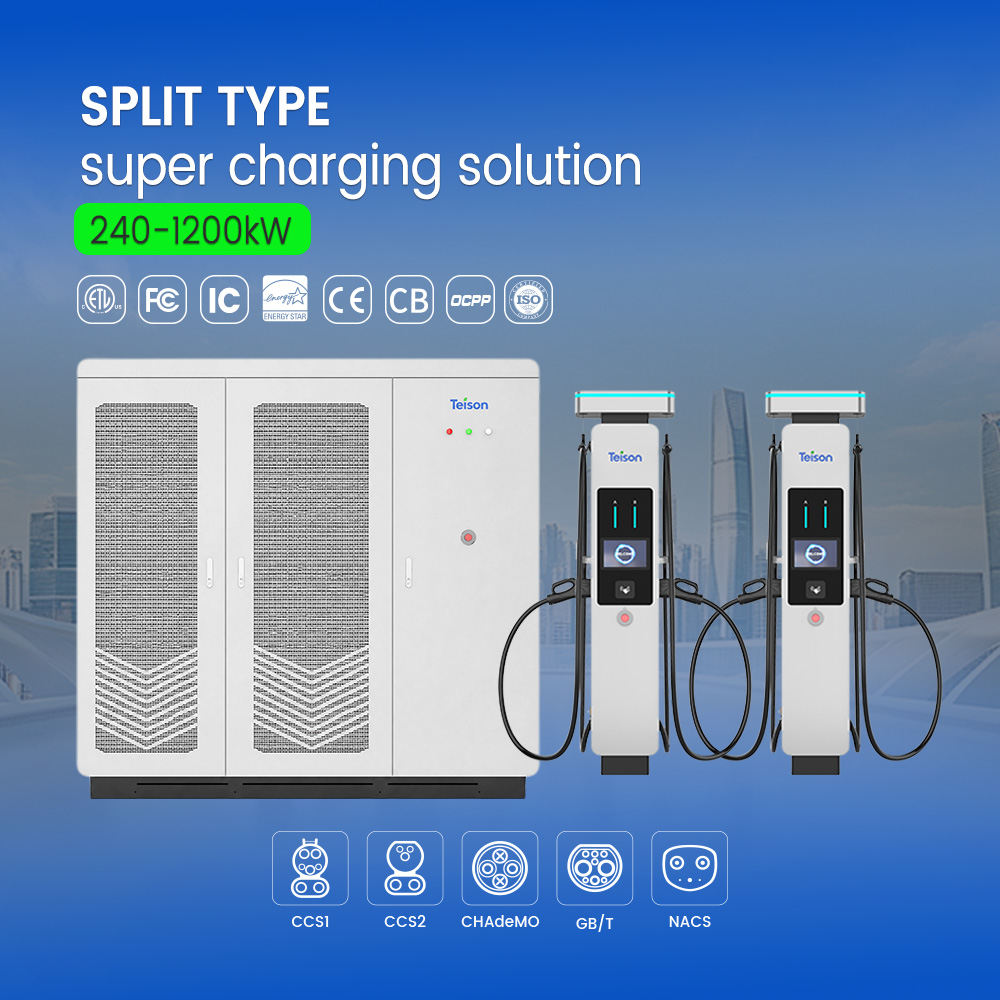

240kW-1.2MW DC osztott töltési megoldás



Akár 1200 kW kimenet



Egyidejű DC töltés akár 20+ jármű számára



150 -1000 VDC kimeneti tartomány



Csatlakozónként akár 600kW teljesítmény leadása, 1.2MW MCS



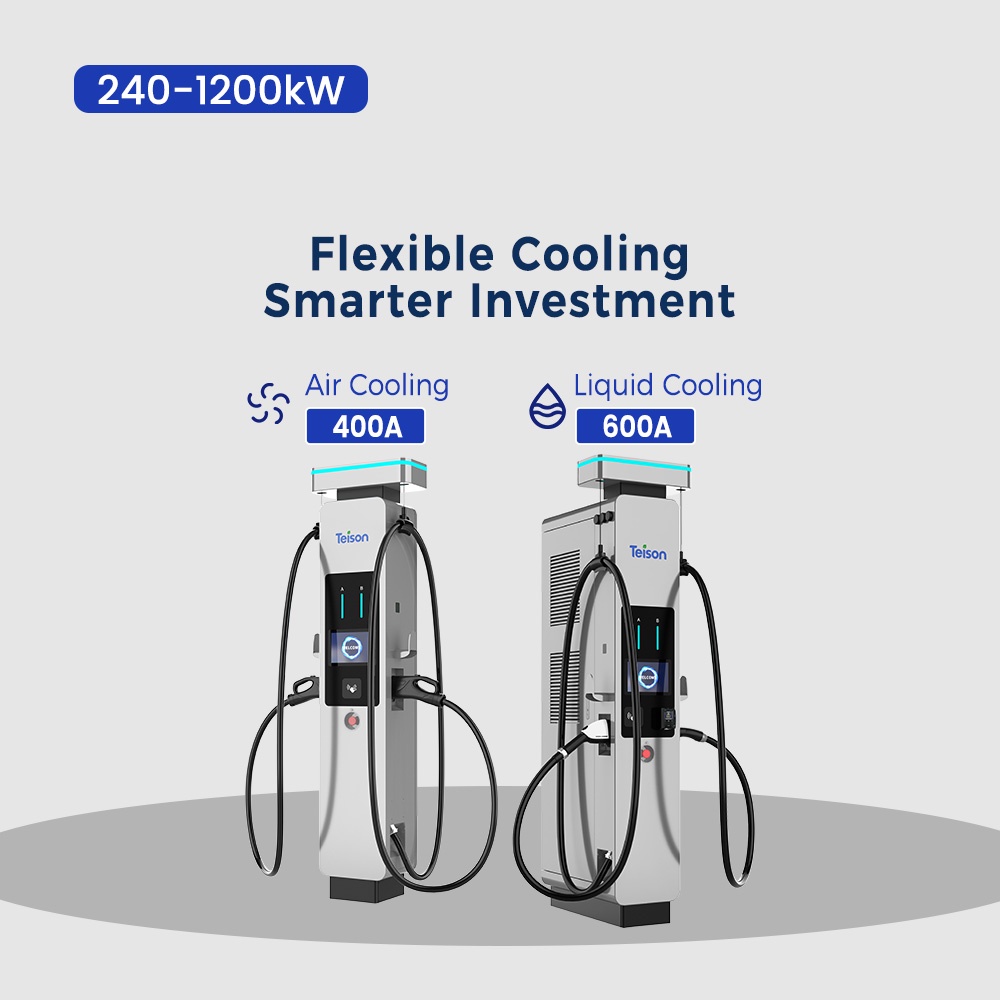

Konfigurálható levegőhűtéses (400A) vagy folyadékhűtéses (600A) vagy MCS (1200A) töltőcsatlakozók



Integrált kábelkezelő rendszer



10.1’ hüvelykes érintőképernyő és nyomógombos felület



Csatlakoztatás és töltés (ISO 15118), OCPP 1.6J / OCPP 2.0.1



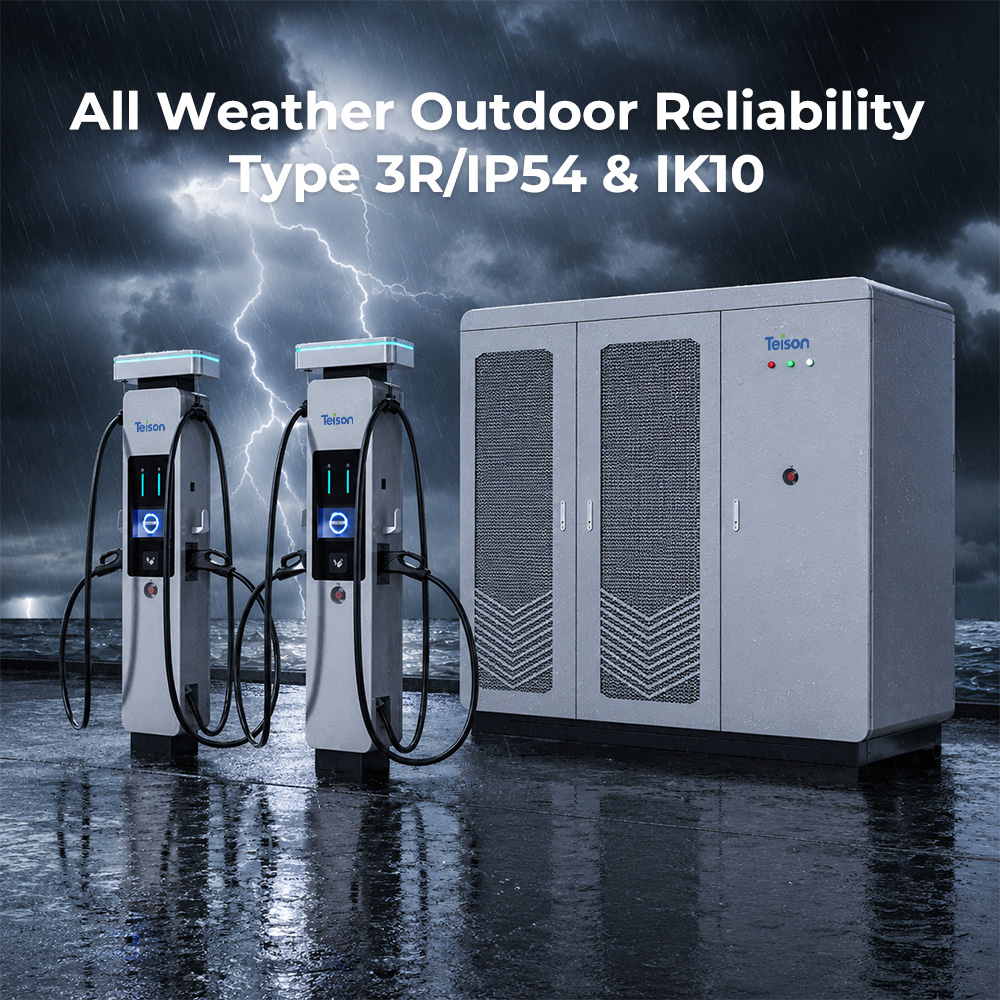

Type 3R/IP55 & IK10 Védelem



Intelligens teljesítménymegosztás



BMS feszültség automatikus átkapcsolás



Távoli OTA frissítések



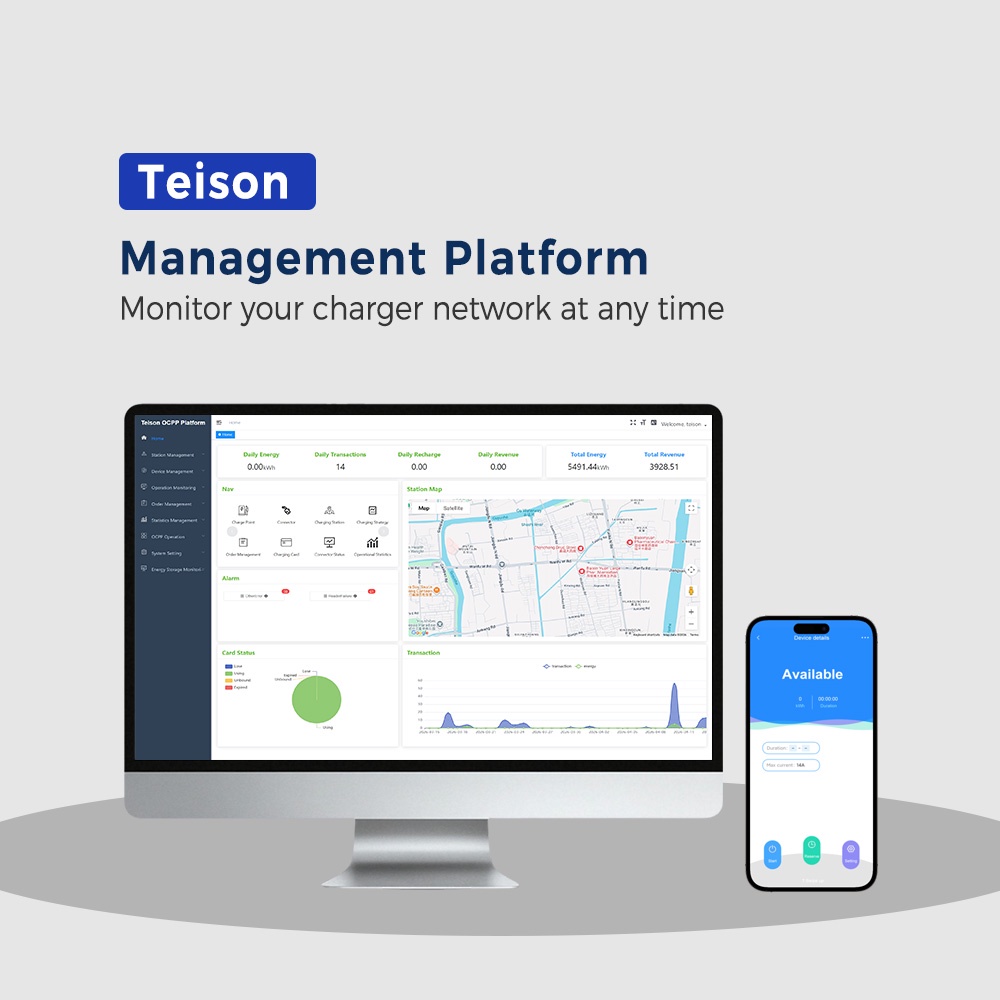

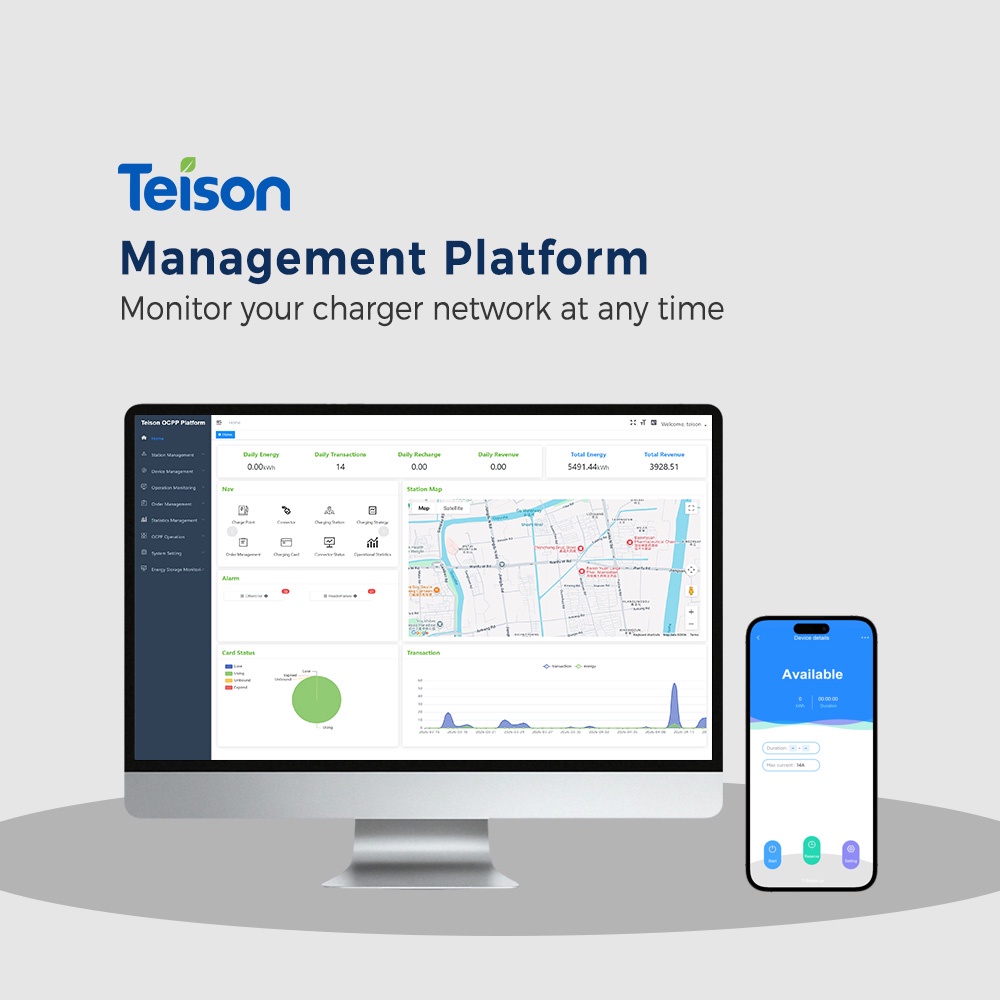

Valós idejű működési felügyelet

Árajánlat kérése

JELLEMZŐK/ELŐNYÖK

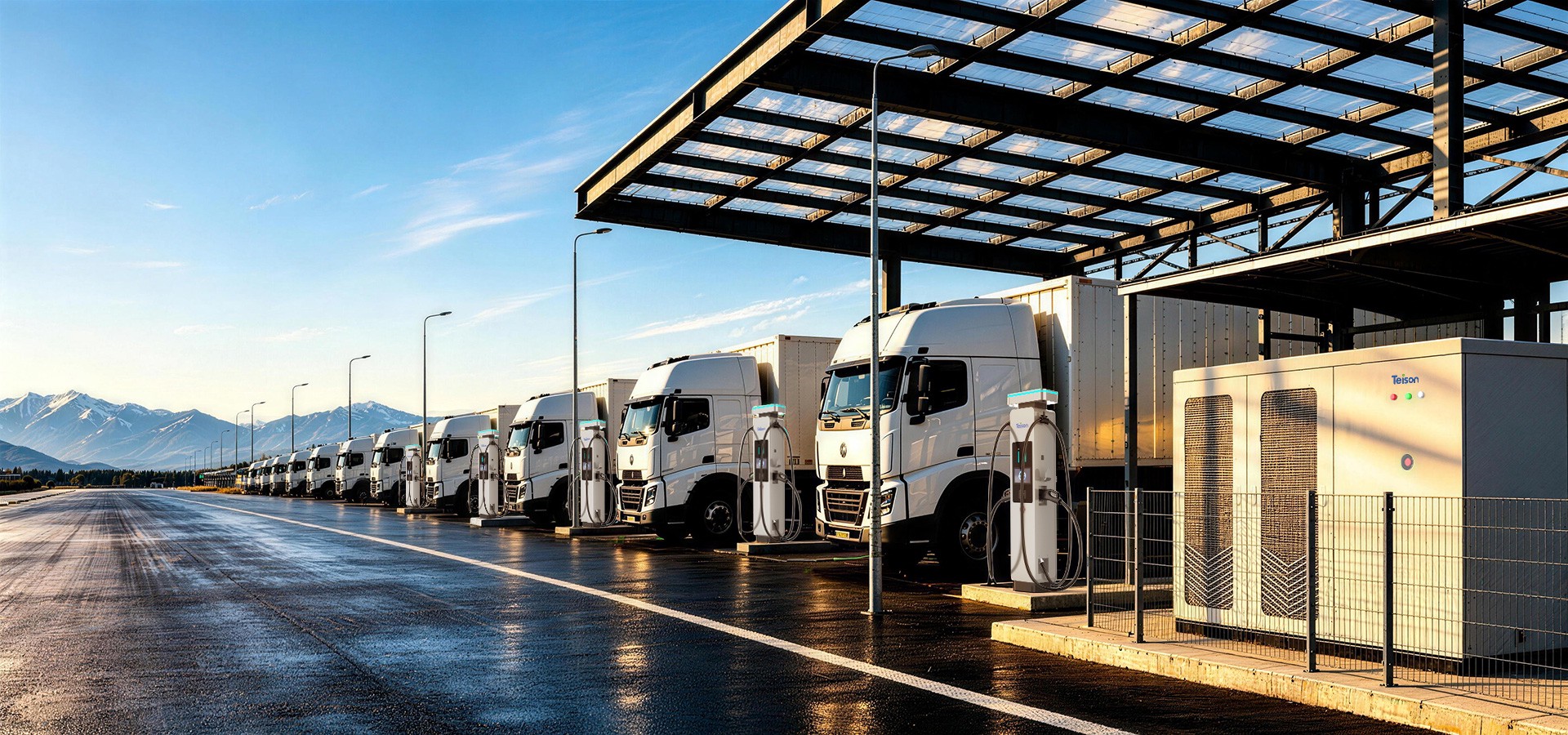

Kereskedelmi, nagy teherbírású EV töltőrendszerhez tervezett ultragyors, osztott típusú töltőrendszer

✅Ultragyors töltési teljesítmény

Csatlakozónként akár 600kW teljesítményt biztosít, lehetővé téve, hogy a járművek mindössze 5 perc alatt 400 km hatótávot nyerjenek, és támogatja az akár 1.2MW teljesítményű MCS adagolót.

✅ Univerzális kompatibilitás

Teljes mértékben kompatibilis a Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1, valamint a nagyáramú töltési protokollokkal mind a kereskedelmi EV-k, mind a nagy teherbírású járművek esetében.

Támogatja a távoli OTA frissítéseket és a fejlett flottakezelési integrációt.

✅ Maximális telepítési rugalmasság

Konfigurálható léghűtéses (400A) vagy folyadékhűtéses (600A) vagy MCS (1200A) töltőterminálok a különféle helyszíni elrendezésekhez és járműkövetelményekhez igazodva.

✅ Megbízható működés

99.9% rendelkezésre állásra tervezték 0.1 másodperces hibaleválasztással, Type 3R/IP55 &IK10 robusztus védelemmel, valamint -22 °F to 131 °F(-30°C to 55°C) széles hőmérséklet-tűréssel, minden időjárási körülmény között megbízható kültéri használatra.

✅ Skálázható, a jövőre tervezve

Moduláris, leállás nélküli bővítés 1-től 20+ adagolóig / csatlakozóig / terminálig. Kompatibilis napenergia-, energiatárolási és energiagazdálkodási rendszerekkel.

✅ AI-vezérelt teljes körű intelligencia

Az AI-vezérelt energiaelosztási és átalakítási rendszerektől (PDU / PCU) az intelligens hibadiagnosztikáig az okosabb működés és a gyorsabb karbantartás érdekében.

✅ Okosabb energiaoptimalizálás

A Smart Matrix Scheduling dinamikusan osztja el a teljesítményt a hálózaton, 18%-kal növelve az energiafelhasználás hatékonyságát, miközben 30%-kal meghosszabbítja a teljes rendszer élettartamát.

Paraméter

Műszaki adatok

Termékmodell

DC Split 240-720 kW

Elektromos jellemzők

AC
Bemenet

Bemeneti feszültségtartomány

3-phase 480 VAC±10%, 50/60 Hz， 3P+PE

Névleges bemeneti áram

304 A

355 A

405 A

456 A

506 A

557 A

608 A

658 A

709 A

760 A

810 A

861 A

912 A

Max bemeneti teljesítmény

253 kW

295 kW

337 kW

379 kW

421 kW

463 kW

505 kW

547 kW

589 kW

632 kW

674 kW

716 kW

758 kW

Teljesítménytényező

≥0.99

Csúcshatékonyság

≥95%

Készenléti energiafogyasztás

≤40 W

Harmonikus torzítás (THDi)

≤5%

DC
Kimenet

Kimeneti feszültségtartomány

150~1000 VDC

Maximális kimeneti teljesítmény

240 kW

280 kW

320 kW

360 kW

400 kW

440 kW

505 kW

520 kW

560 kW

600 kW

640 kW

680 kW

720 kW

Maximális áramkimenet
csatornánként

400 A(levegőhűtéses kábel)
600 A(folyadékhűtéses kábel)

Kimeneti csatornák száma

8
(választható:6)

10
(választható:6,8)

12
(választható:6,8,10)

Feszültségpontosság

≤±0.5%

Árampontosság

≤±1%

Felhasználói felület

Kijelző

10.1" Érintőképernyő

Nyomógombok

Vészgomb

Támogatott nyelv

Angol (Más nyelvek kérésre elérhetők)

Kommunikáció

Hálózati kapcsolat

Ethernet, Wi-Fi

Kommunikációs protokoll

OCPP 1.6J，OCPP 2.0.1

Környezeti feltételek

Üzemi hőmérséklet-tartomány

-22 °F to 131 °F(131 °F-tól teljesítménycsökkentés)

Tárolási hőmérséklet-tartomány

-40 °F to 158 °F

Páratartalom

<95% relatív páratartalom, nem lecsapódó

Tengerszint feletti magasság

≤2000 m（6561.68'）

Zajszint

＜70dB @ 3 m（9.84'）77 °F teljes teljesítményen

Mechanikai jellemzők

Méretek （W x D x H)

2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')

Tömeg

≤1653.47 lb

IP & IK védettségi besorolás

Type 3R&IK10 (HMI IK8)

Hűtés

Levegőhűtés

Telepítési mód

Padlóra szerelt

Védelem

Védelem

Túlfeszültség-védelem, Alulfeszültség-védelem, Túlterhelés-védelem, Szivárgó áram
védelem, Túlmelegedés-védelem, Földelés-védelem, Túlfeszültség-levezető védelem, Rövidzárlat
védelem, Önvizsgálat hiba esetén, Szigetelésérzékelés.

Tanúsítványok és szabványok

Tanúsítvány

ETL,FCC,IC,Energy Star

Töltési szabványok

UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star

Kommunikációs protokoll szabványok

ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

Opcionális konfiguráció

Hálózati kapcsolat

Rugalmas kiosztás

Full-ﬂex, Semi-ﬂex

Maximális áramkimenet csatornánként

400A (Léghűtéses terminállal párosítva)
600A (Folyadékhűtéses terminállal párosítva)

Kimeneti csatornák száma

6,8,10,12（Legfeljebb 4 folyadékhűtéses csatorna）

Egyedi márkázás

Márkázási lehetőségek, például egyedi színek és matricák
A rendelkezésre állásról, árakról és minimális rendelési mennyiségről lépjen kapcsolatba a Teisonnal

Műszaki adatok

Termékmodell

DC Split 760-1200 kW

Elektromos jellemzők

AC
Bemenet

Bemeneti feszültségtartomány

3-fázisú 480 VAC±10%, 50/60 Hz， 3P+PE

Névleges bemeneti áram

962 A

1013 A

1064 A

1114 A

1165 A

1216 A

1266 A

1317 A

1367 A

1418 A

1469 A

1519 A

Maximális bemeneti teljesítmény

800 kW

842 kW

884 kW

926 kW

968 kW

1010 kW

1052 kW

1095 kW

1137 kW

1179 kW

1221 kW

1263 kW

Teljesítménytényező

≥0.99

Csúcshatékonyság

≥95%

Készenléti energiafogyasztás

≤50 W

Harmonikus torzítás (THDi)

≤5%

DC
Kimenet

Kimeneti feszültségtartomány

150~1000 VDC

Maximális kimeneti teljesítmény

760 kW

800 kW

840 kW

880 kW

920 kW

960 kW

1000 kW

1040 kW

1080 kW

1120 kW

1160 kW

1200 kW

Maximális kimeneti áram
csatornánként

400 A(levegőhűtéses kábel)
600 A(folyadékhűtéses kábel)

Kimeneti csatornák száma

12
(választható:6,8,10)

Feszültségpontosság

≤±0.5%

Árampontosság

≤±1%

Felhasználói felület

Kijelző

10.1" érintőképernyő

Nyomógombok

Vészgomb

Támogatott nyelv

Angol (Más nyelvek kérésre elérhetők)

Kommunikáció

Hálózati kapcsolat

Ethernet, Wi-Fi

Kommunikációs protokoll

OCPP 1.6J，OCPP 2.0.1

Környezeti jellemzők

Üzemi hőmérséklet-tartomány

-22 °F to 131 °F(Derating from 131 °F)

Tárolási hőmérséklet-tartomány

-40 °F to 158 °F

Páratartalom

<95% relatív páratartalom, nem kondenzálódó

Tengerszint feletti magasság

≤2000 m（6561.68'）

Zajszint

＜70dB @ 3 m（9.84'）77 °F teljes teljesítményen

Mechanikai jellemzők

Méretek （W x D x H)

2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')

Tömeg

≤1653.47 lb

IP & IK besorolás

Type 3R&IK10 (HMI IK8)

Hűtés

Levegőhűtés

Telepítési mód

Padlóra szerelhető

Védelem

Védelem

Túlfeszültség-védelem, Alulfeszültség-védelem, Túlterhelés-védelem, Szivárgási áram
védelem, Túlmelegedés-védelem, Földelésvédelem, Túlfeszültséglökés-védelem, Rövidzárlat
védelem, Hiba önellenőrzés, Szigetelésérzékelés.

Tanúsítványok és szabványok

Tanúsítvány

ETL,FCC,IC,Energy Star

Töltési szabványok

UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star

Kommunikációs protokoll szabványok

ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

Opcionális konfiguráció

Hálózati kapcsolat

Rugalmas kiosztás

Full-ﬂex, Semi-ﬂex

Maximális kimeneti áram csatornánként

400A (Levegőhűtéses végberendezéssel párosítva)
600A (Folyadékhűtéses végberendezéssel párosítva)

Kimeneti csatornák száma

6,8,10,12（Legfeljebb 4 folyadékhűtéses csatorna）

Egyedi márkajelzés

Márkajelzési lehetőségek, például egyedi színek és matricák
Lépjen kapcsolatba a Teisonnal az elérhetőség, az árak és a minimális rendelési mennyiség kapcsán
