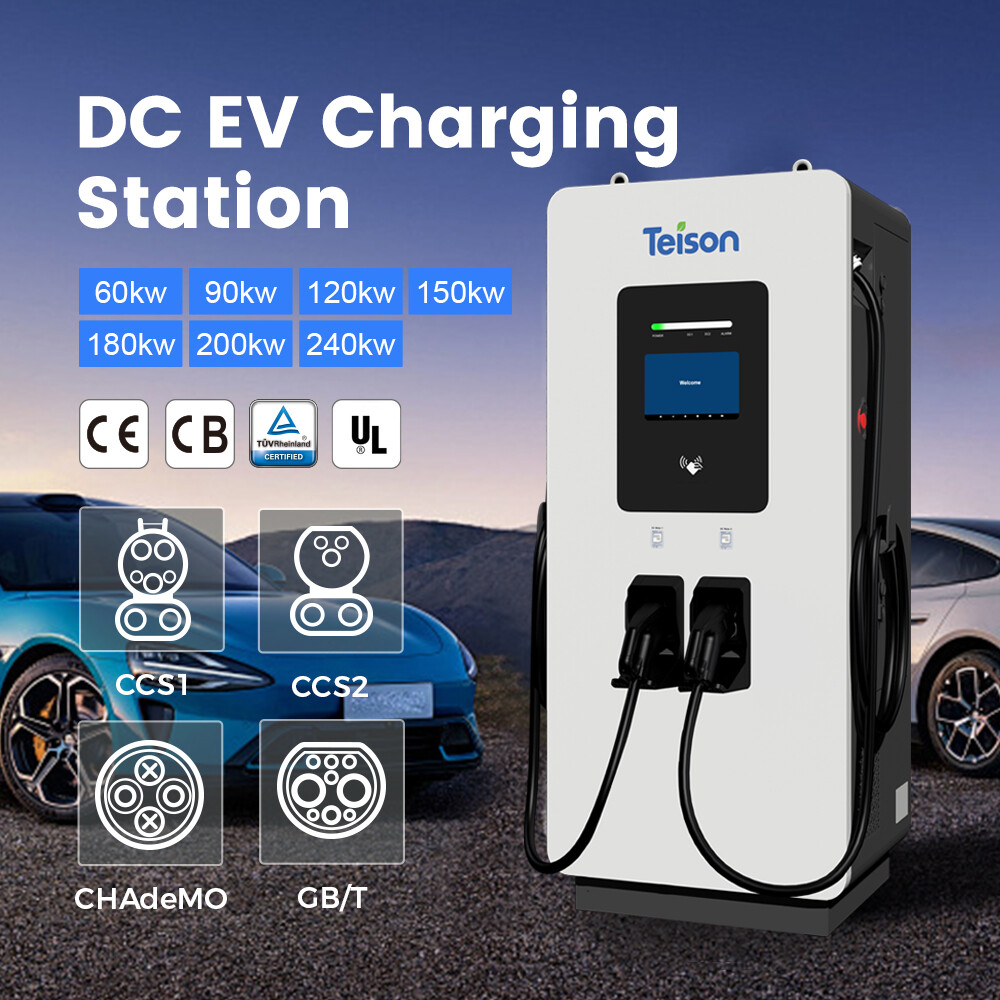

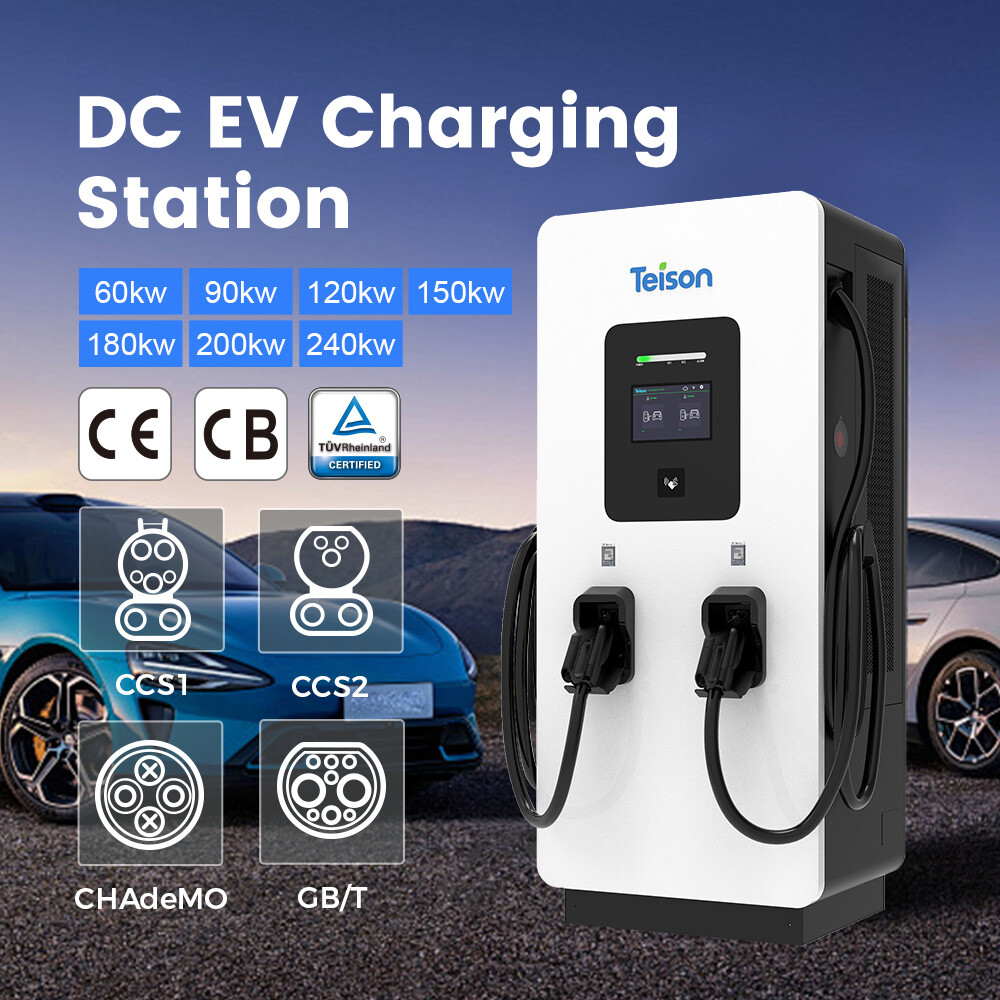

DC gyorstöltő állomás

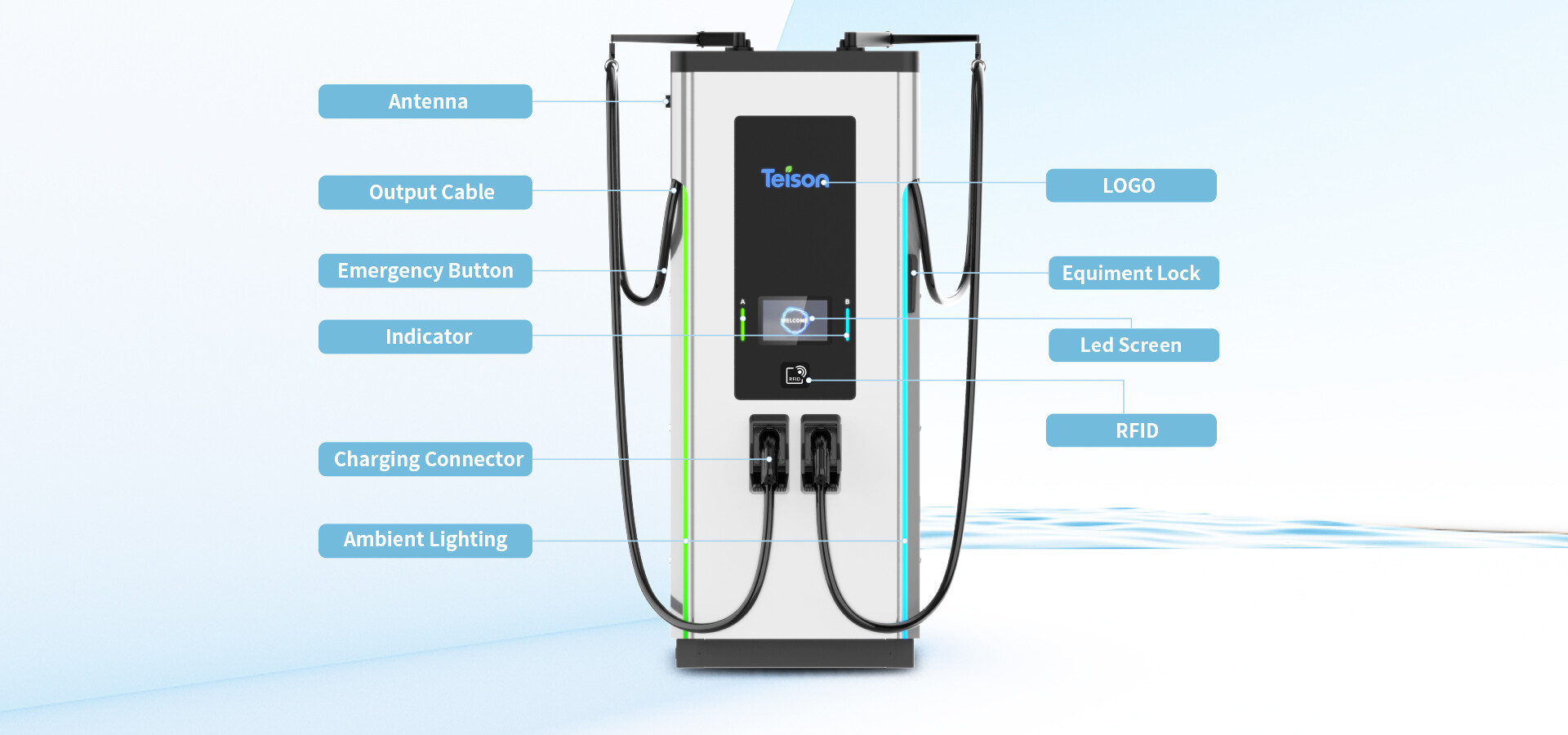

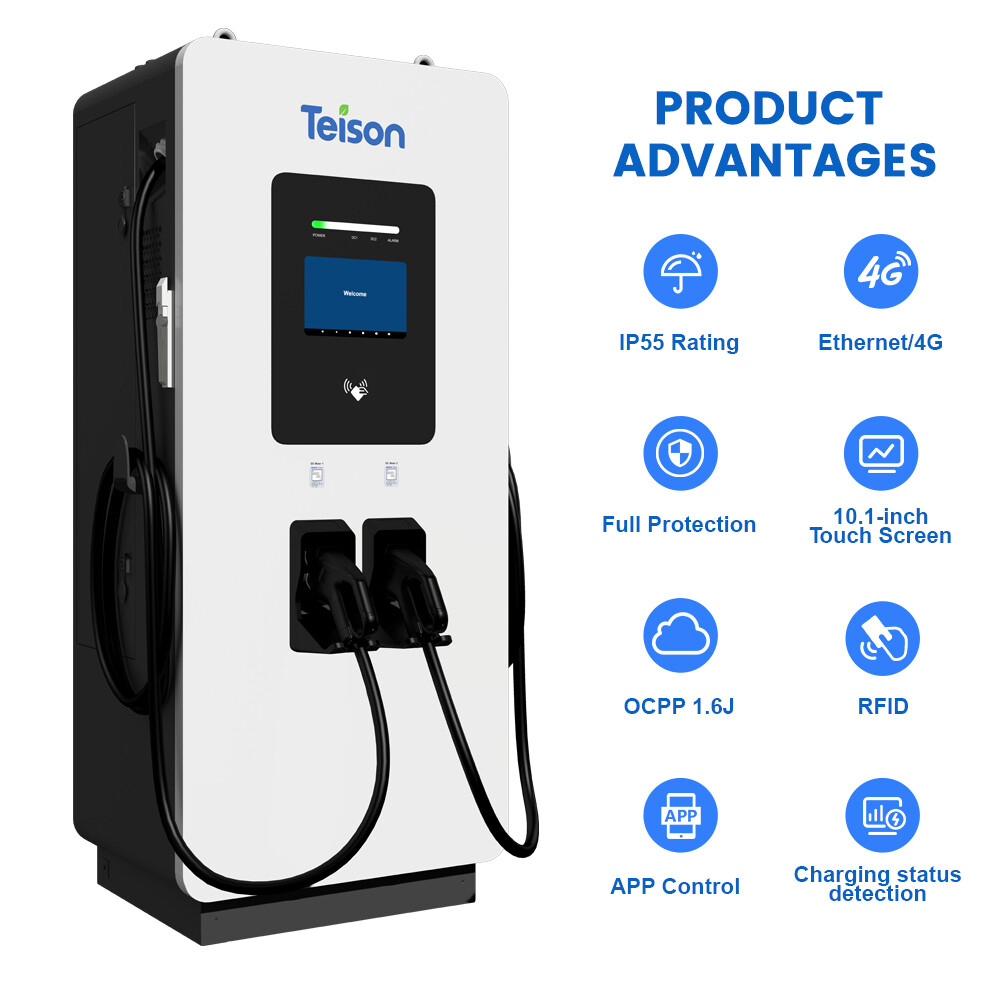

A Teison EDC sorozata egyenáramú gyorstöltők, amelyeket gyakran 3-as szintű elektromos járműtöltőknek is neveznek. Az egyenáramú gyorstöltők jelenleg a leggyorsabb töltési lehetőséget kínálják az elektromos járművek számára. Kereskedelmi minőségű váltakozó áramot használnak, amelyet a töltőn belül egyenárammá alakítanak, majd közvetlenül a jármű akkumulátorába juttatják. Mivel az energia már egyenárammá alakul, lehetővé teszi a nagyobb teljesítmény gyorsabb leadását. Az egyenáramú gyorstöltő állomások ideális választást jelentenek azokban a helyeken, ahol az elektromos járműveknek a lehető legrövidebb idő alatt kell maximális hatótávolságot elérniük.

Árajánlat kérése

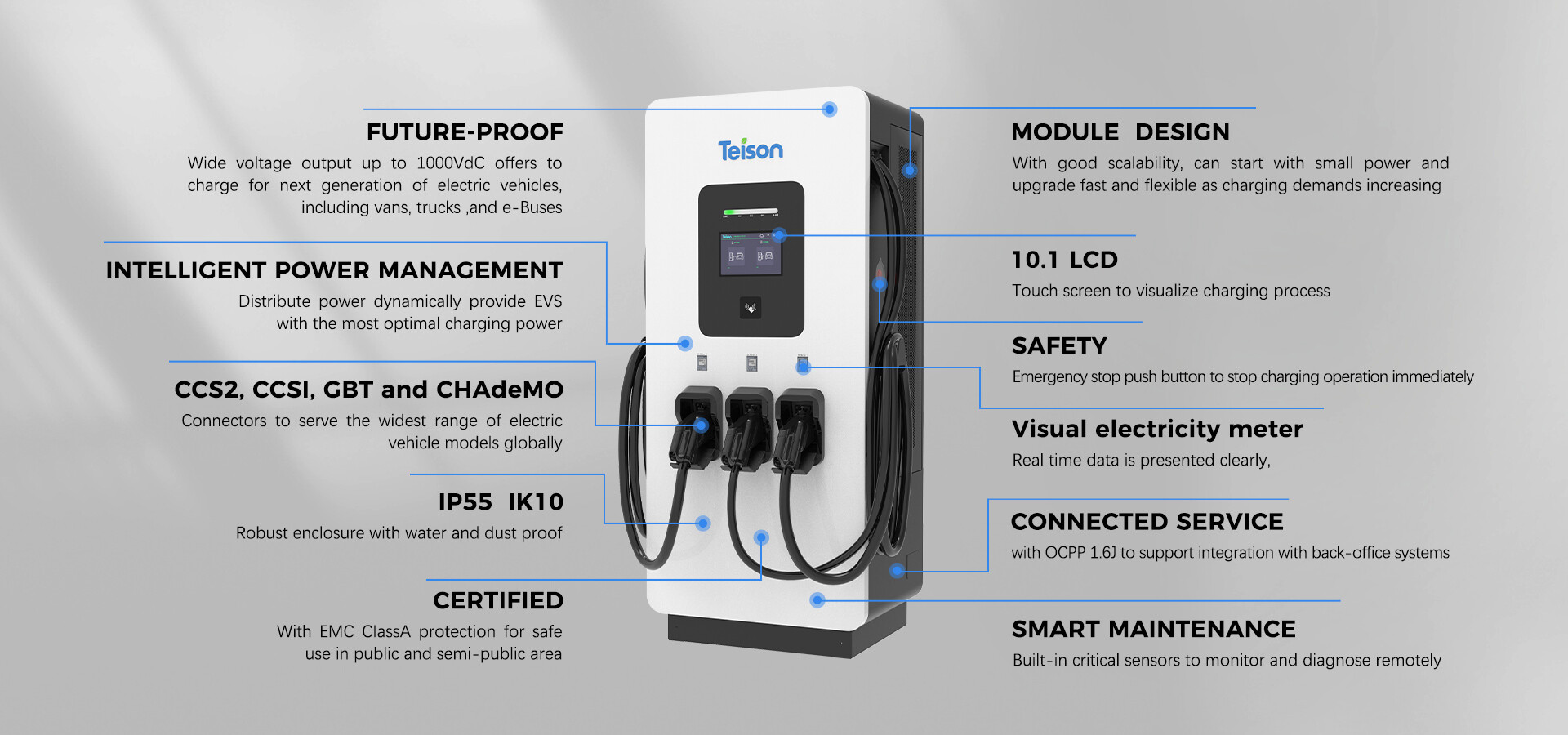

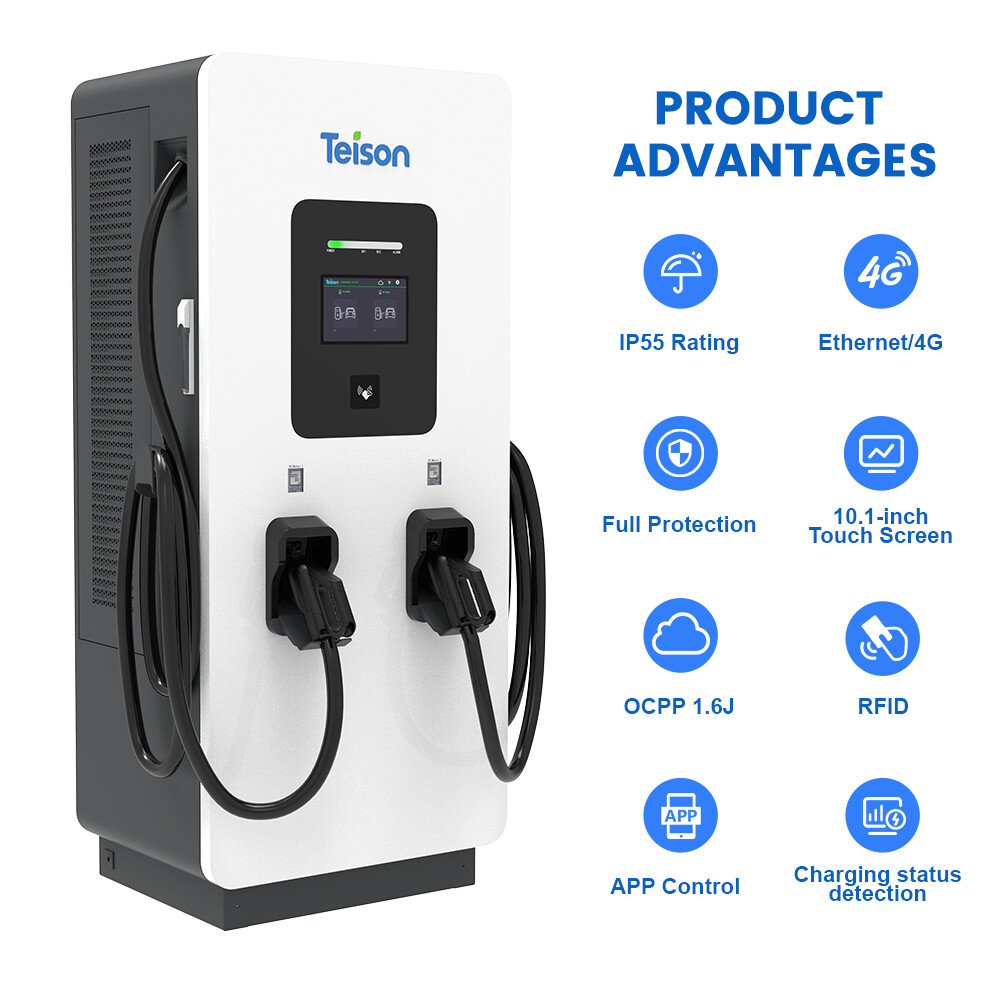

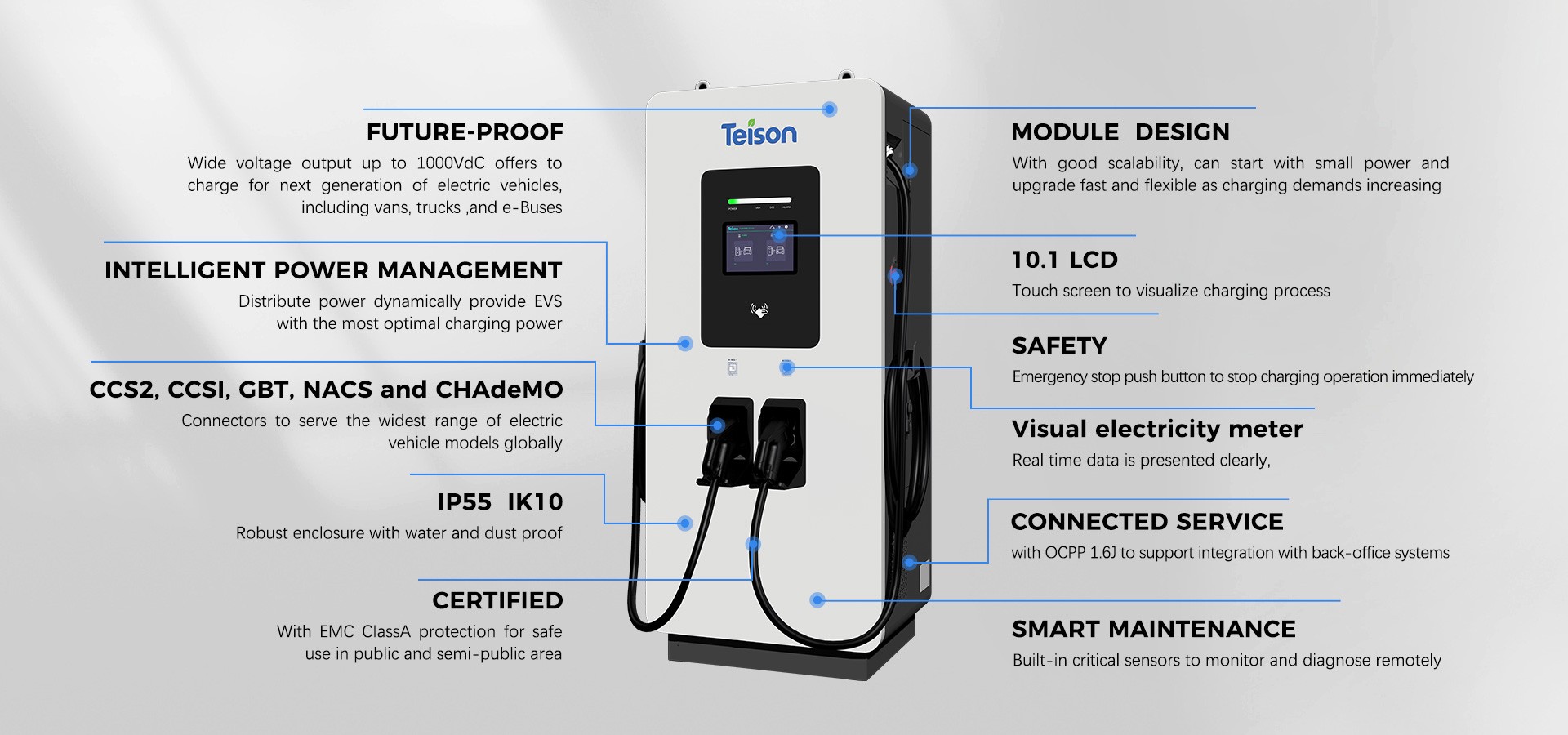

JELLEMZŐK/ELŐNYÖK

A legjobb kereskedelmi DC-hez tervezve

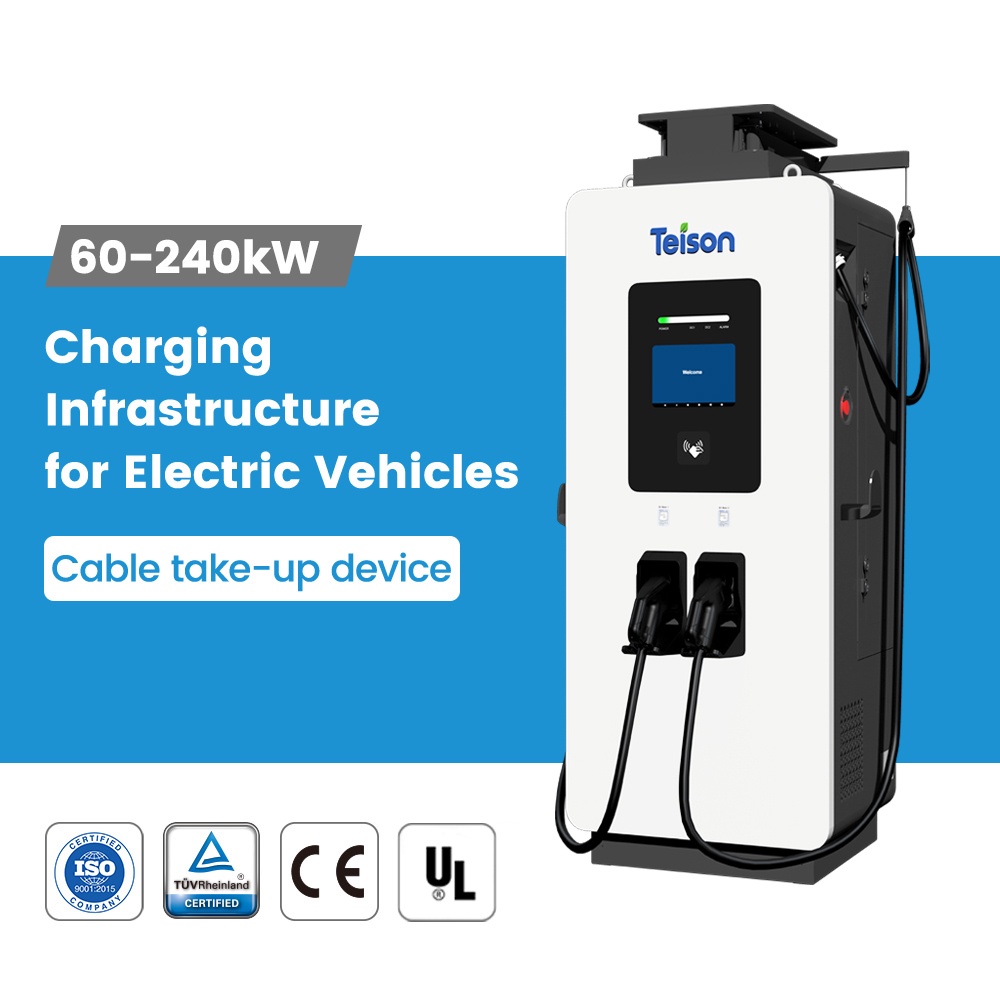

· DC gyorstöltők (3. szint) 60 kW-tól 240 kW-ig terjedő teljesítménnyel
· Valódi egyidejű töltés, két/három töltésének lehetőségével

járművek ugyanabban az időben
· Jövőálló kialakítás 1000 V max. kimenettel
· Folyadékhűtéses, ultragyors, 240 kW-os elektromos autó töltőállomások elérhetők

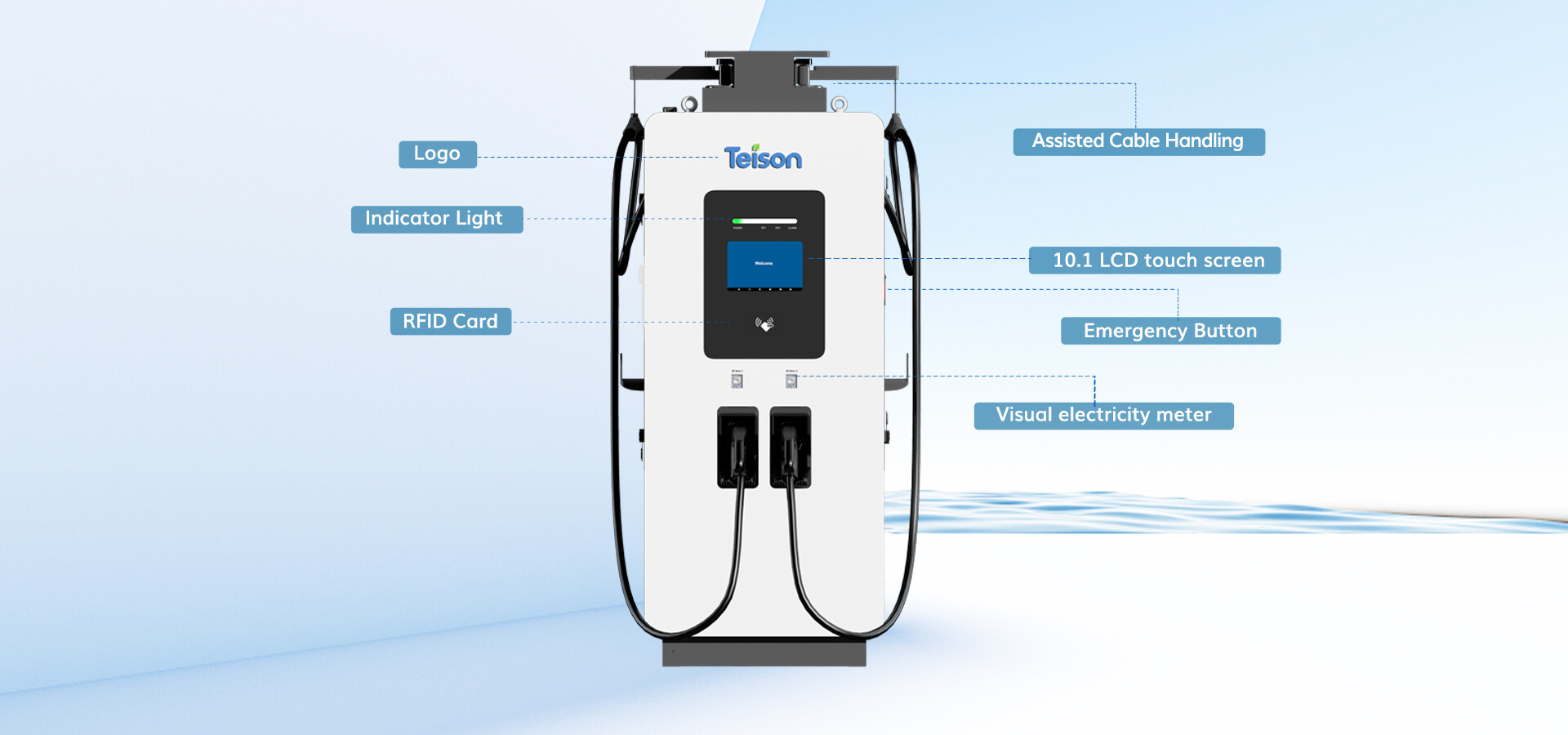

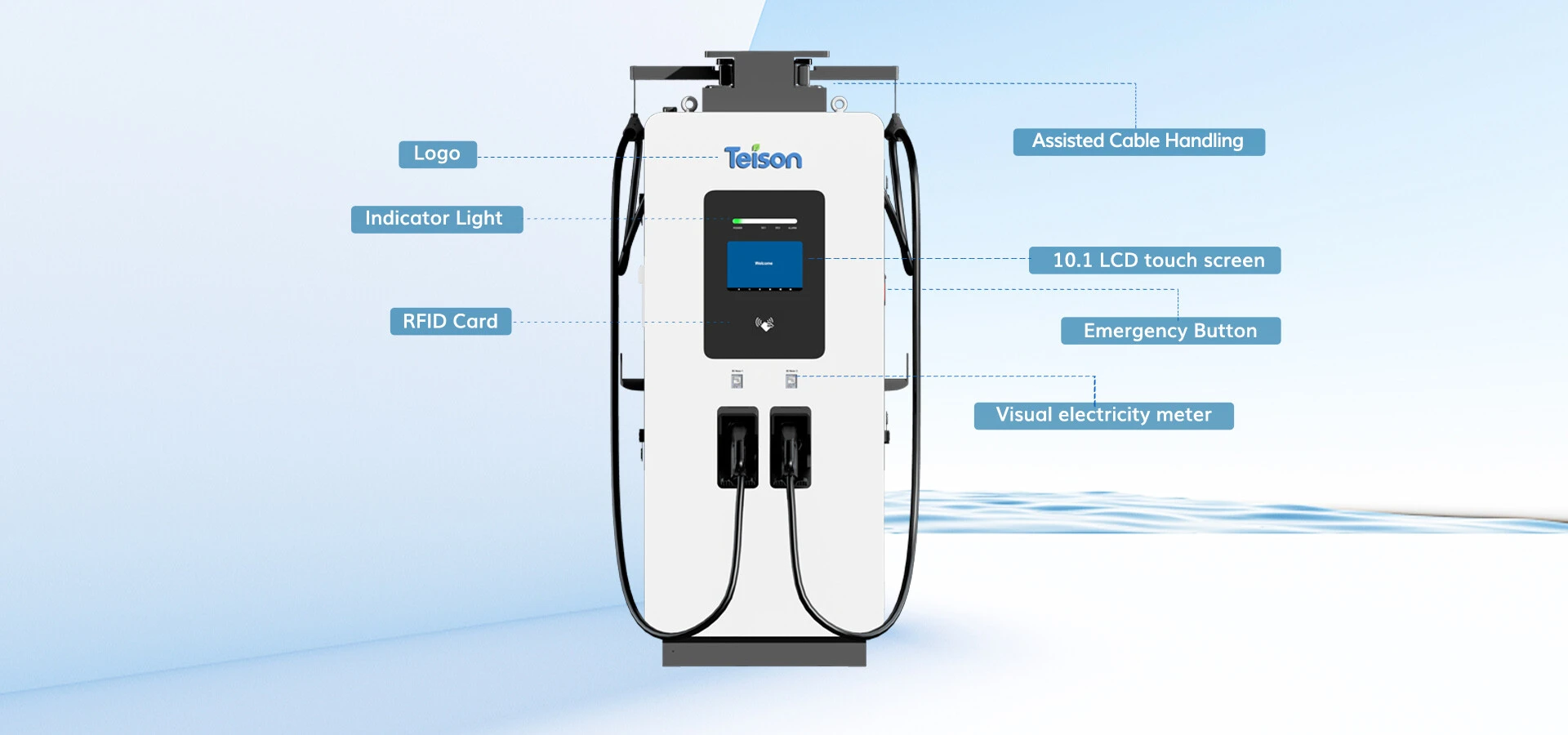

· Kezelőbarát, 10,1 hüvelykes LCD érintőképernyős kijelzővel és egyszerűen használható

felhasználói felület
· Indítási módok: plug-and-play, RFID, OCPP, QR-kód és opcionális

pozíció
· Ethernet, 3G, 4G és Wi-Fi kapcsolat elérhető
· CHAdeMO, GB/t és CCS (1-es vagy 2-es típusú) csatlakozók és töltőkábelek
· Könnyű telepítésre és karbantartásra tervezve
· Különböző teljesítmény- és feszültségkonfigurációkkal kapható globálisan

piacok

Legmagasabb biztonság

· Megfelel az Open Charge Point Protocol (OCPP) 1.6J és az ISO 15118 szabványnak
· IP55 besorolású ház, amely ideális a legkülönbözőbb helyszíneken és körülmények között való használatra
· Minden alkatrész CE tanúsítvánnyal rendelkezik
· A SECC vezérlő megfelelt a TÜV teszten

Paraméter

Specifikáció
Modell		Teison DC Pro

Elektromos tulajdonságok
Váltakozó áramú bemenet	Bemeneti besorolás	AC400V(±15%) 3fázisú
	AC bemeneti csatlakozás	3P+N+PE
	Bemeneti áram sebessége	3φ100A	3φ150A	3φ200A	3φ250A	3φ300A	3φ400A
	Frekvencia	50/60Hz
	Teljesítménytényező	≥0,99
	Hatékonyság	≥95%
Egyenáramú kimenet	Kimeneti feszültségtartomány	200V-1000V
	Max. kimeneti áram	200A (rendszer)	300A (rendszer)	400A (rendszer)	500A (rendszer)	600A (rendszer)	800A (rendszer)
	Max. kimeneti teljesítmény	60 kW-os egyenáramú	90 kW-os egyenáramú	120 kW-os egyenáramú	150 kW-os egyenáramú	180 kW-os egyenáramú	240 kW-os egyenáramú
	Feszültségpontosság	≤±0,5%
	Aktuális pontosság	≤±1%
Felhasználói felület és vezérlés
Kijelző		10,1 hüvelykes érintőképernyő
Képernyő anyaga		LCD
Nyomógombok		Kezelőgombok / Vészhelyzeti gombok
Felhasználói hitelesítés		RFID, OCPP, QR-kód, jelszó alkalmazás
Támogatott nyelv		Angol (Más nyelvek kérésre elérhetők)
Kommunikáció
Külső		Ethernet, WIFI, 3G/4G
Belső		CAN, RS485, RS232
Környezeti
Üzemi hőmérséklet		-30℃-+50℃
Nedvesség		<95% relatív páratartalom, nem lecsapódó
Magasság		≤2000 m (6000 láb)
Mechanikai
Behatolás elleni védelem		IP55
Burkolatvédelem		IK10

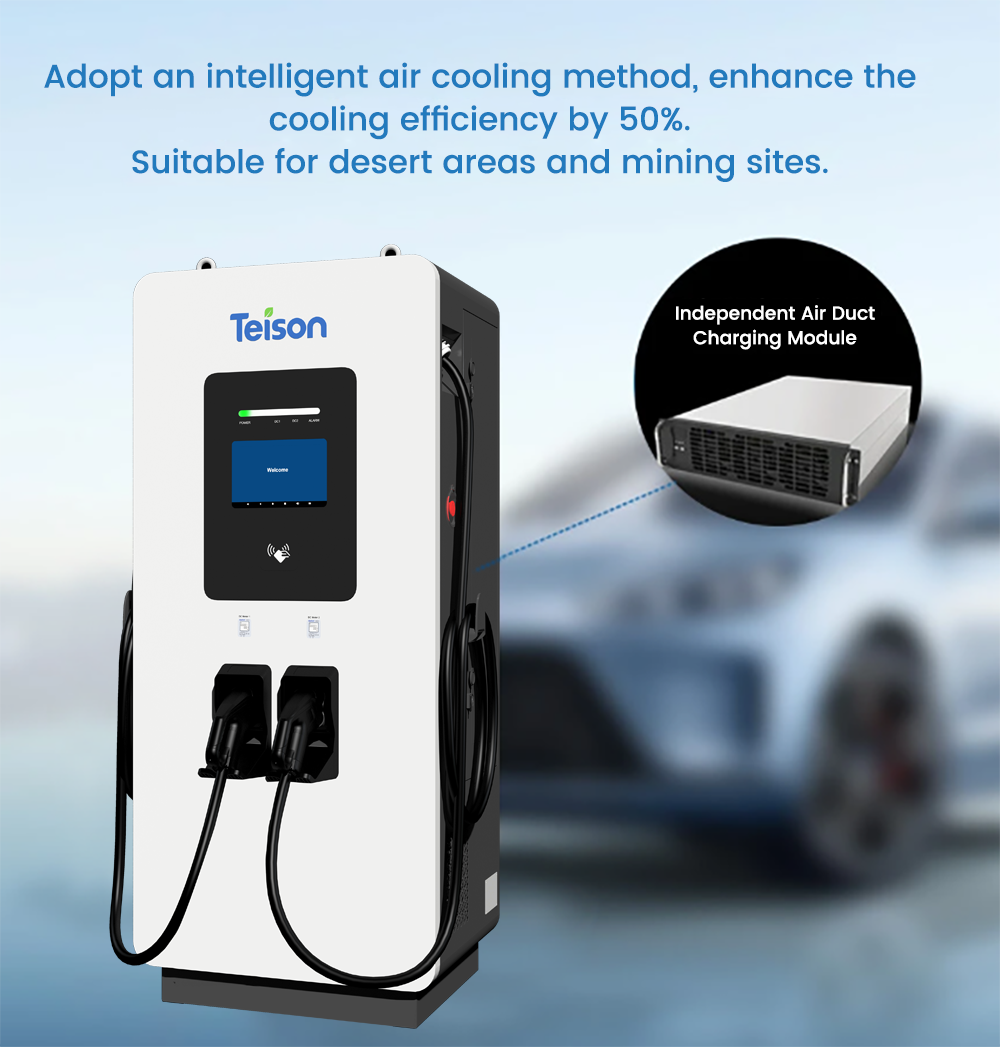

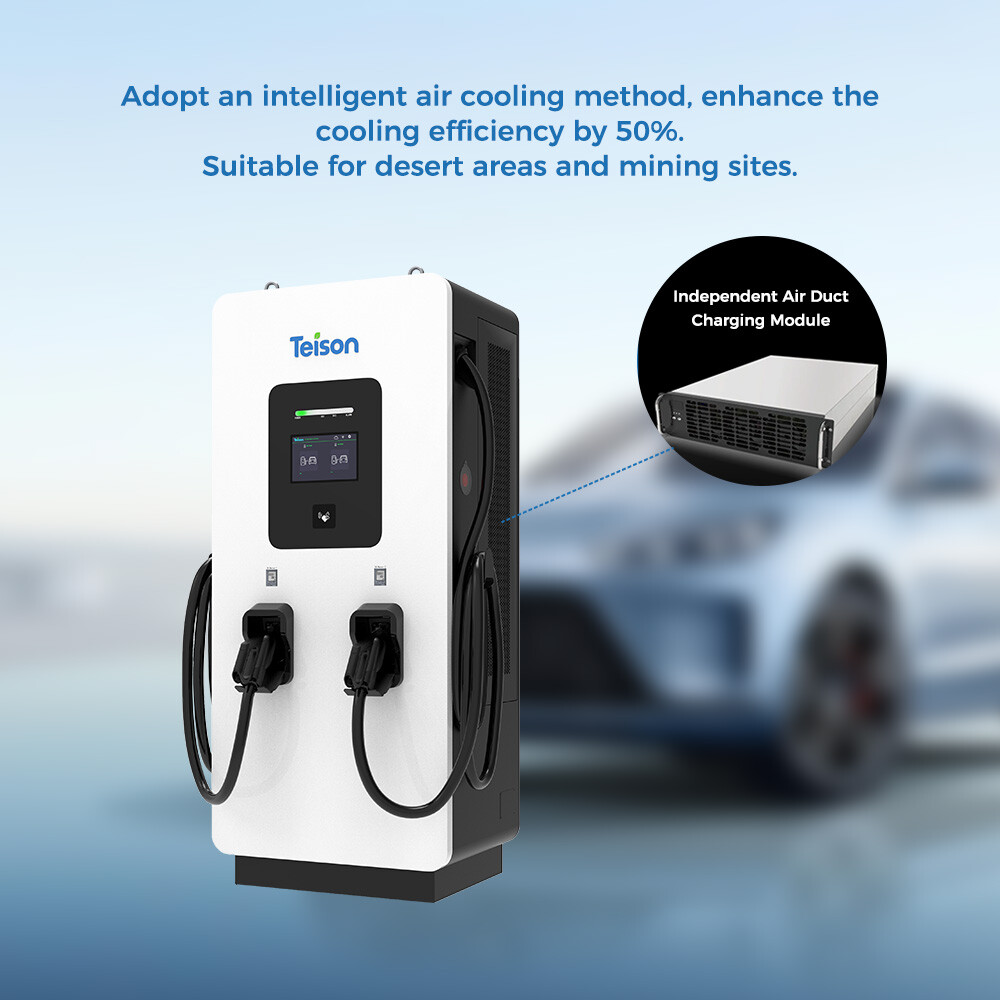

Hűtés		Légkényszerített
Telepítési módszer		padlóra szerelhető
Védelem
Védelem		Túláram, Alacsony feszültség, Túlfeszültség, Maradékáram, Túlfeszültség-védelem, Rövidzárlat, Túlmelegedés, Földelési hiba
Szabályozás
Bizonyítvány		CE
Standard		EN IEC 61851-1:2019;EN 61851-23:2014;EN 61851-24:2014;EN IEC 61851-21-2:2021

Sperifikáció

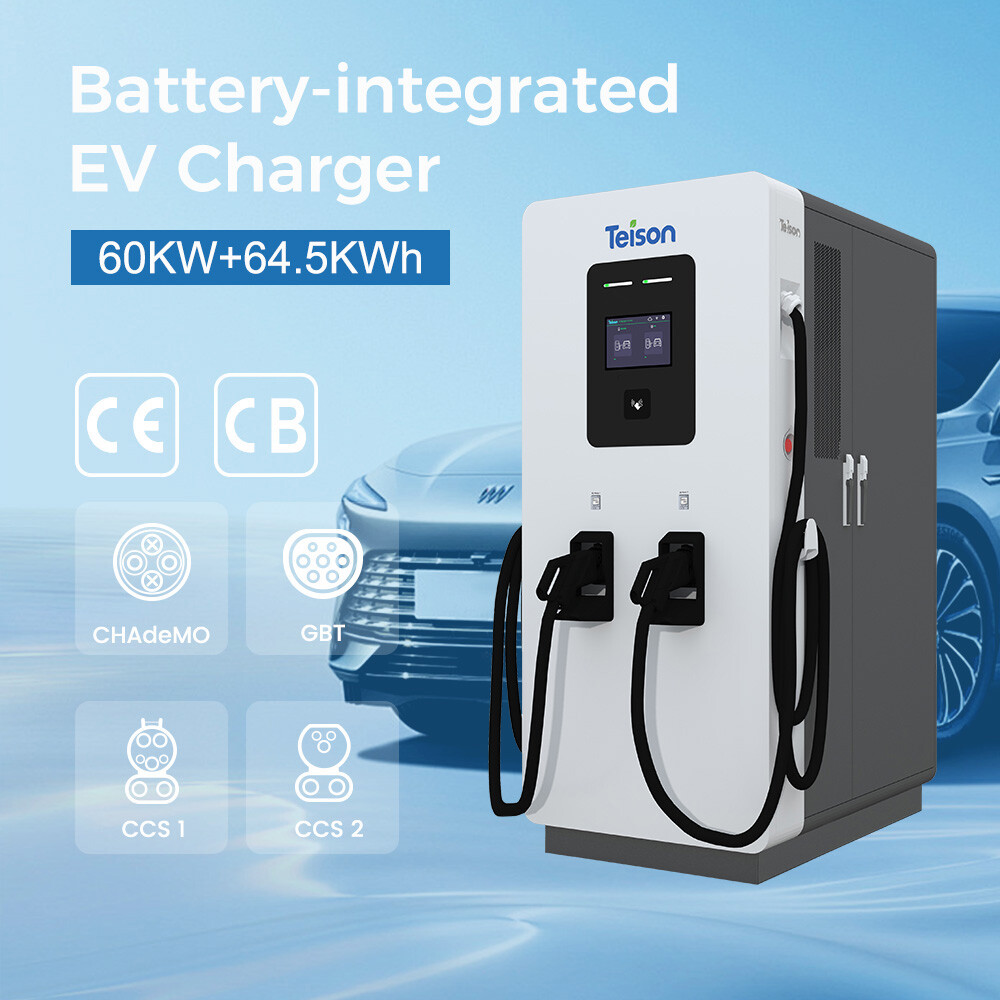

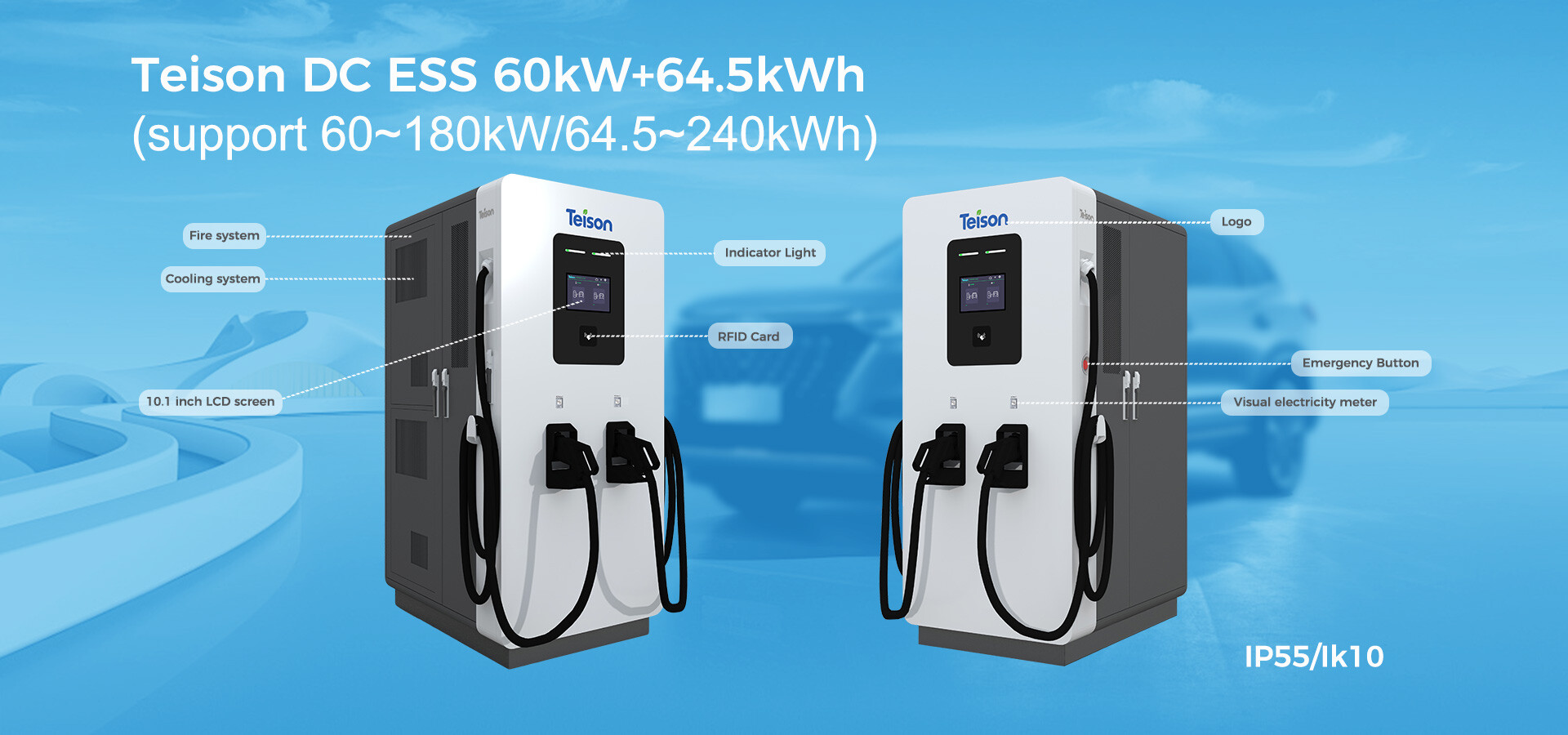

Modell		DC ESS
Elektromos tulajdonságok
Váltakozó áramú bemenet	Bemeneti besorolás	260V~485VAC
	AC bemeneti csatlakozás	3P+N+PE
	Bemeneti áram sebessége	3Ф92A
	Frekvencia	50/60Hz
	Teljesítménytényező	≥0,98
	Hatékonyság	≥95%
Egyenáramú kimenet	Kimeneti feszültségtartomány	300V~1000V
	Max. kimeneti áram	100A
	Max. kimeneti teljesítmény	60 kW
	Feszültségpontosság	±0,5%
	Aktuális pontosság	±1%
Energiatárolás Rendszer	Akkumulátor kapacitása	64,5 kWh
	Hasznos energia (SAT)	61,3 kWh (95%-os kibocsátási szint)
	Akkumulátor névleges feszültsége	614,4 V
	Akkumulátor anyaga	LiFePO4
	Maximális újratöltési teljesítmény	30 kW
	Maximális kisülési teljesítmény	60 kW
	Akkumulátor töltési árama	≤0,5 °C (50 A)
	Akkumulátor kisütési árama	≤1C (100A)
	Akkumulátor élettartama (25°C)	≥6000 (80%-os lemért sugárzási hőmérséklet)
Termékleírás
Dimenzió		0,9 * 1,2 * 2,05 m (Szé * Mé * Ma)
Anyag		Ipari minőségű ötvözet
Szín		Fehér időjárásálló bevonat
Felhasználói felület és vezérlés
Kijelző		10,1 hüvelykes érintőképernyő
Képernyő anyaga		LCD
Méter		DC mérő (MID PTB opcionális)
Nyomógombok		Kezelőgombok / Vészhelyzeti gombok / Tűz gomb
Felhasználói hitelesítés		RFID, OCPP, QR-kód, jelszó alkalmazás
Támogatott nyelv		Angol (Más nyelvek kérésre elérhetők)
Kommunikáció
Kommunikációs protokoll		OCPP 1.6J
Külső		Ethernet, WIFI
Belső		CAN, RS485, RS232
Környezeti
Üzemi hőmérséklet		'-25℃-50℃（45℃ feletti csökkenés）
Nedvesség		<95% relatív páratartalom, nem lecsapódó
EMC-kibocsátás		B típus
Magasság		≤2000 m (6000 láb)
Mechanikai
Behatolás elleni védelem		IP55
Burkolatvédelem		IK10
Tűzoltó rendszer		Kompozit detektor + aeroszolos oltóanyag
Hűtőrendszer		Léghűtés/Légkondicionálás
Telepítési módszer		Padlóra szerelt
Biztonság
Bemeneti védelem		Alacsony feszültség, Túlfeszültség, Túláram, Túlmelegedés, Szivárgás,
Kimeneti védelem		Rövidzárlat, Túlmelegedés, Maradékáram, Túláram, Szivárgás,
Vészhelyzeti védelem		Túlfeszültség-védelem, Földzárlatvédelem, Nagy pontosságú kimeneti szigetelésfelügyelet
Szabályozás
Tanúsítvány		CE CB MSDS UN38.3
Standard		IEC61851-1, IEC61851-23, IEC61851-21-2, IEC61851-24, IEC61000-6-2, IEC61000-6-4, IEC 62619, IEC61000-6-1/3,
Opcionális konfiguráció
Hálózati átjáró		4G
Fizetési mód		POS gép

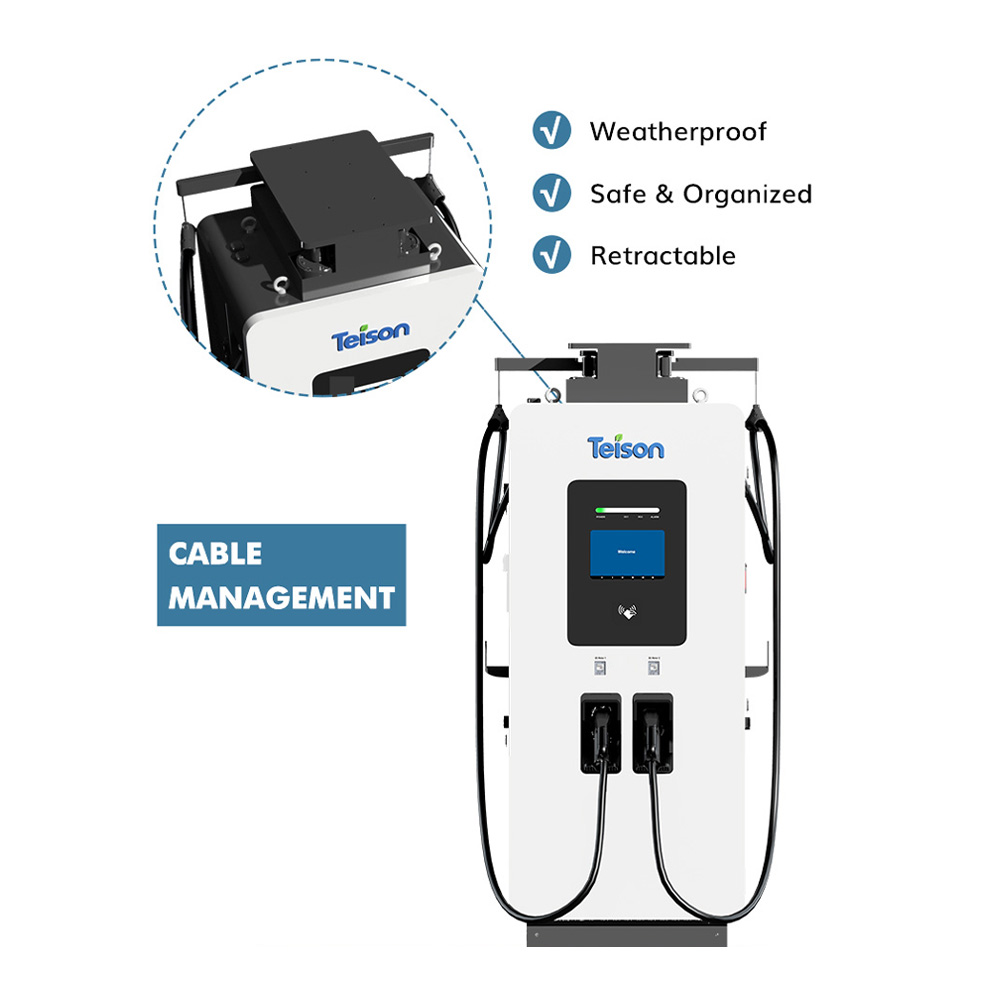

Kábelrendezés		Választható

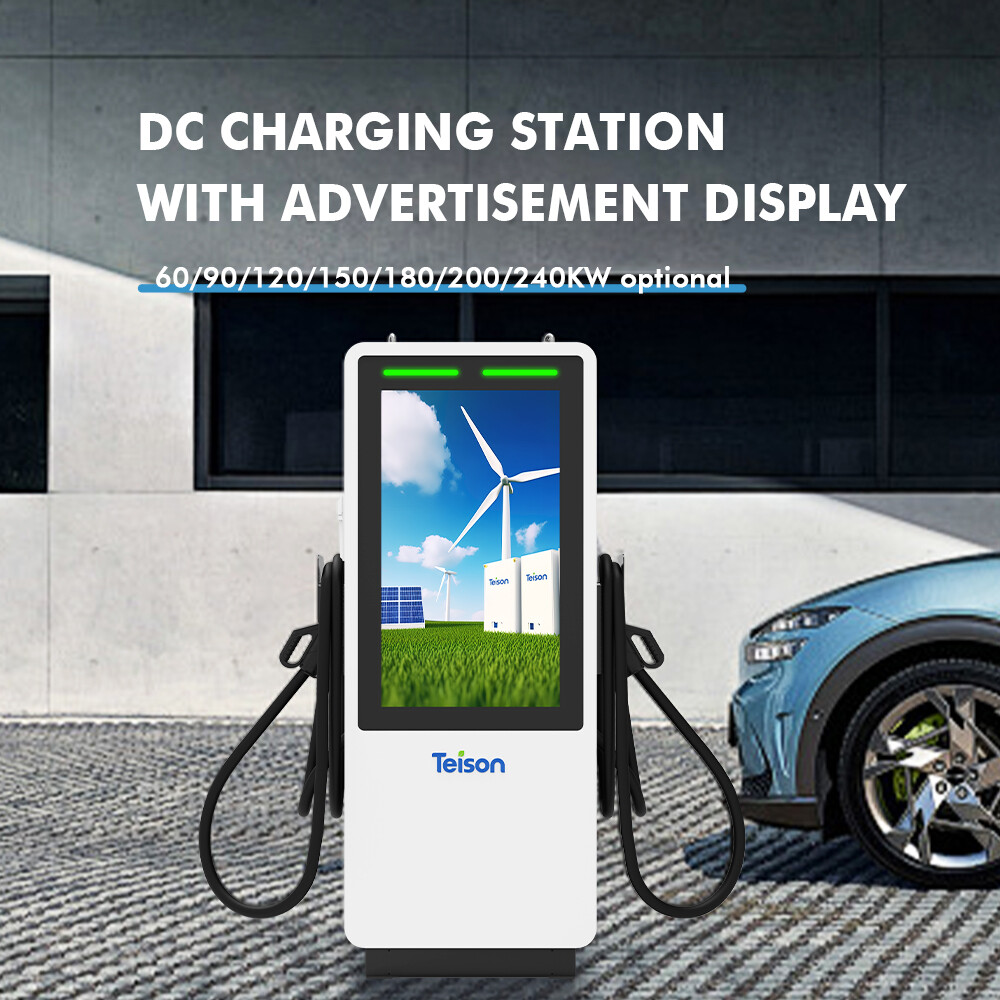

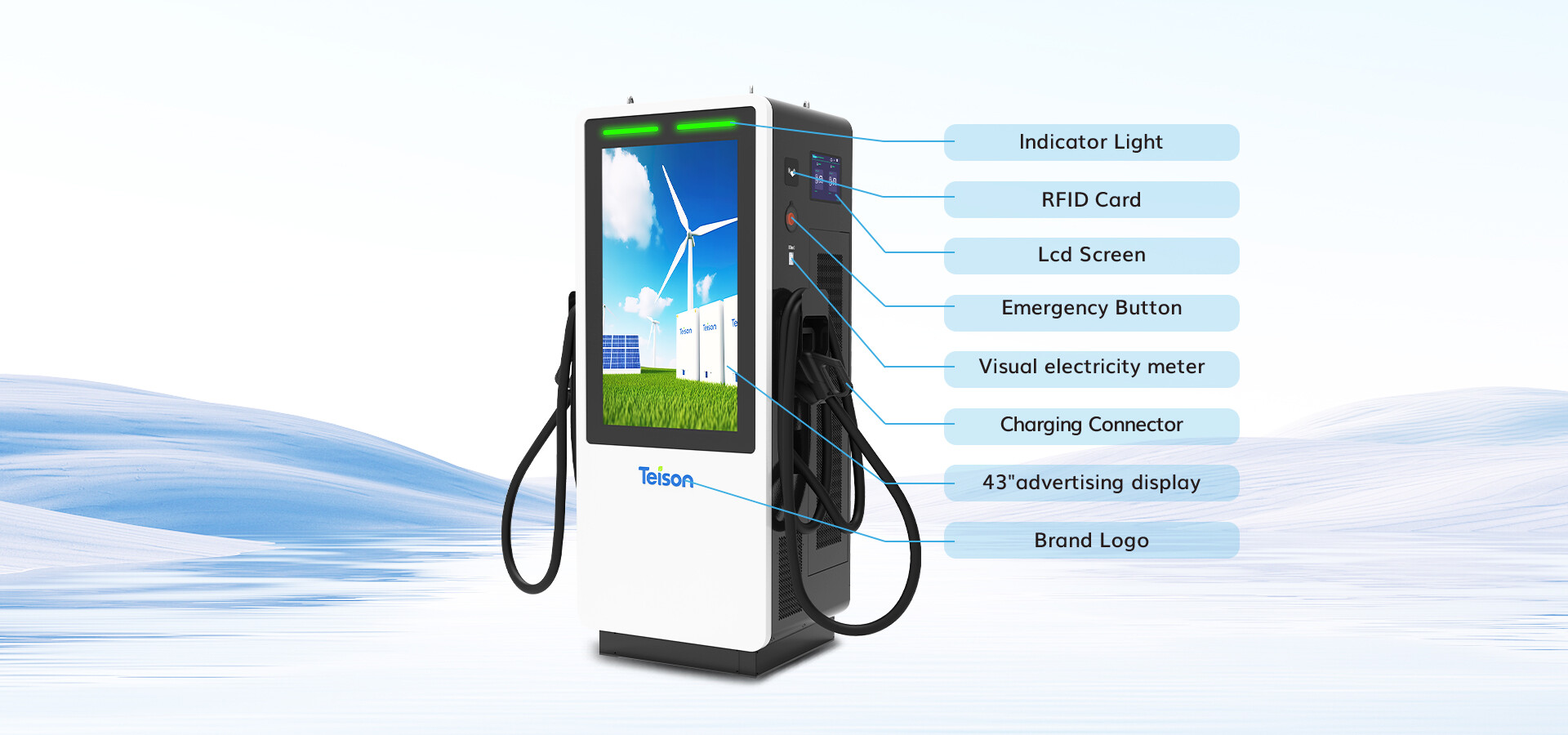

Reklámképernyő		Választható
Töltőport		Opcionális (alapértelmezett CCS1 CCS2)
Napelemes kikötő		Fenntartott
